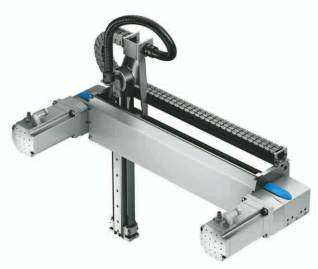

High-Speed-T-Portal: 30 % schneller als
konventionelle Handlings.

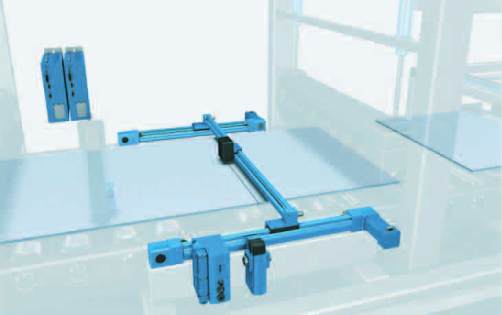

Absolut gerader Schnitt: Der Schneidevorgang beim Folienschneiden ist in dieser
Anwendung komplett mit der Laufgeschwindigkeit der Folie synchronisiert.

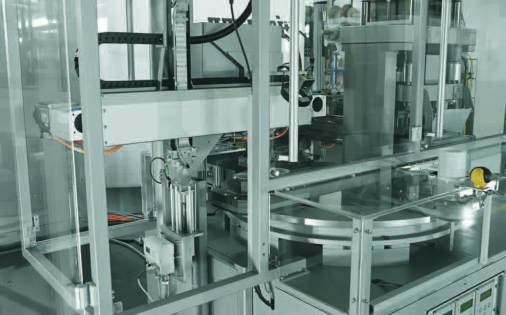

Ein Blick in das Innenleben der Ultraschallschweißmaschine.
Links das High-Speed-T-Portal.
Weiter gedacht:
Vom Folienschweißen zum
Folienschneiden
Häufig müssen die Folien nach
dem Schweißen geschnitten
werden*. Dieses Schneiden am
laufenden Band lässt sich für
einfache Anwendungen mit
servopneumatischen Ventilen
VPWP oder für eine hochpräzise
Version mit synchronen elektri-
schen Achsen realisieren – oder
nach Bedarf auch im Technolo-
giemix. Für qualitativ hochwer-
tige Ergebnisse und einen recht-
winkligen Schnitt steuert der
elektrische Mehrachscontroller
CMXX des modularen elektri-
schen Terminals CPX die Achs-
bewegungen der elektrischen
Linearachsen EGC und DGCI.
Die Schneidefrequenz und die
Geschwindigkeit des Messers
richtet sich dabei exakt nach den
Laufzeiten des Bandes, auf dem
die Folie transportiert wird. Diese
wird von der SPS in der Steue-
rung errechnet. Auf Wunsch sind
die Sicherheitsbeschaltung über
Sicherheitsventil MS6-SV und die
Drucküberwachung CPX-4AE-P
dabei.
*
Bitte beachten Sie:
Die folgenden Anwendungen sind nicht
Bestandteil der Anlage der Widmann
Maschinen GmbH.
Sicheres Foliengreifen
und Dichtheitsprüfung
mit Vakuum
Die hohen Geschwindigkeiten,
mit denen die Folien zum Ultra-
schallschweißen hin- und wieder
weggeführt werden, sind nur
dann möglich, wenn die Folien
am Front-End mit Vakuum
zuverlässig gegriffen werden.
In diesem Fall empfiehlt sich
eine Kombination aus der Vaku-
umsaugdüse VN und einem
Vakuumsauger ESG, z. B. mit
antistatischen Eigenschaften.
Damit lassen sich auf einfache
Weise wesentlich kürzere Zyklus-
zeiten realisieren: durch die sehr
schnellen Evakuierungszeiten
sowie beschleunigtes Zugreifen
und Ablegen der Folien. Abwurf-
impuls und elektrisches Magnet-
ventil für Vakuum EIN/AUS sind
komplett integriert.
Auch die erforderliche Dicht-
heitsprüfung z. B. der Schnitt-
stelle zwischen Beutel und
Verschlussstück erfolgt mit
Vakuumsensoren, die ein analo-
ges Signal auswerten. Mögliche
Leckagen werden über den
entsprechenden Druckabfall
wahrgenommen. Für die Signale
zur Ansteuerung und Abfrage
der Sensoren wird eine CPX/MPA
Ventilinsel mit Drucksensor-
Modul eingesetzt.
30 % schneller: High-Speed-T-Portal
Mit dem High-Speed-T-Portal brechen neue Zeiten in der Handhabungs-
technik an: Es bietet die Dynamik eines Linearmotor-Handhabungssystems
zu den Kosten einer Zahnriemen-Handhabungslösung. Damit sind sie
30 Prozent schneller als konventionelle Handlings.
Das T-Portal ist skalierbar auf jeden Hub, sehr kompakt und besticht
durch die hohe Beschleunigung in Z-Richtung. Die Hübe in Y-Richtung
betragen 1.000 mm und in Z-Richtung 300 mm bei Positioniergenauigkeiten
von 0,1 mm.
Mehr zu den
Advanced Handling Systems
von Festo können Sie hier
downloaden:
www.festo.com
• Support Portal
• Stichwort: Advanced Handling Systems
