À plein tube
Le recordman bat son propre record :
OYSTAR IWK fait passer la production, avec
sa ligne de conditionnement la plus rapide du monde, de 510 à 750 tubes de denti-
frice à la minute. La commande des actionneurs pneumatiques de l’installation est
assurée par terminaux de distributeurs Festo CPX/MPA. Le distributeur de mise
sous pression progressive MS6-SV protège l’homme et la machine.

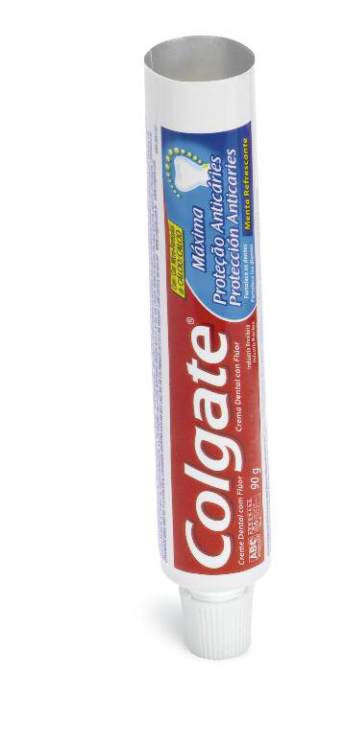

Remplissage et emballage de tubes de dentifrice
S
e laver les dents fait partie de
l’hygiène quotidienne élémen-
taire et constitue l’un des seg-
ments porteurs du marché mon-
dial des cosmétiques. Des installations
modernes de mise en tubes produisent
de grandes quantités de dentifrice. À Stu-
tensee, près de Karlsfruhe, en Allemagne,
OYSTAR IWK vient de développer le nec
plus ultra des machines de conditionne-
ment. La TFS 80-8 à 8 postes remplit et
ferme en 94 temps 750 tubes de 28 mm
de diamètre à la minute. Pour donner une
idée plus précise : c’est l’équivalent de
45 000 tubes à l’heure. L’encartonneuse
SC 3-800 qui suit emballe les 750 tubes
dans des boîtes pliantes décoratives.
Cadence augmentée de 50 %
La TFS 80-8 a une emprise au sol ana-
logue à celle du modèle antérieur, la TFS
80-6. La grande différence réside dans
l’augmentation de près de 50 % de la
cadence. La nouvelle machine réduit le
surremplissage des tubes par un contrôle
pondéral à 100 %. Tous comptes faits,
cela peut représenter une économie de
83 000 kg de dentifrice par an. L’installa-
tion dispose de deux robots synchronisés.
Une commande électronique ultramo-
derne coopère avec le distributeur de
mise sous pression progressive MS-6-SV
de Festo. Il se conforme avec brio à la
nouvelle directive machines et garantit la
mise à l’échappement prescrite à l’arrêt
et en cas d’arrêt d’urgence. L’achemine-
ment exact des tubes est assuré par la
conception pneumatique à deux circuits
de la TFS 80-8, qui gère indépendamment
la main des robots et l’acheminement des
cartons. Tous les actionneurs pneuma-
tiques de l’installation sont pilotés par
le terminal de distributeurs MPA, tous les
signaux des capteurs traités par les mo-
dules d’entrée du CPX. Le terminal de
distributeurs CPX/MPA de même que la
gamme MS-6 de Festo sont référencés
depuis longtemps par le groupe OYSTAR.
Remplis dans la bonne position
Dans la première étape menant à un tube
de dentifrice parfait, un robot achemine
les tubes vides, ouverts à leur extrémité
inférieure, au porte-tubes. Celui-ci les
transporte ensuite en toute sécurité à tra-
vers la machine. Une caméra à haute
