mi. A tady začíná souběžná realizace celé-
ho projektu. Nejdříve konstruktéři vytvoří
základní návrh a zvolí prvky pro celkovou
koncepci. V tomto případě jsou hlavními
„aktéry“ pneumatické saně DGSL s tu-
hým a přesným vedením, vícepolohový
pneuválec ADNM, kompaktní pneuválec
s vedením ADNGF, pneumatická paralelní
robustní chapadla HGPT a úpravny vzdu-
chu řady MS. Komunikaci s podnikovou
sítí budou zajišťovat elektrické modulární
terminály CPX s připojením k průmyslové
síti Profibus. Elektrické terminály CPX jsou
propojeny s ventilovými terminály MPA,
které ovládají všechny pneuválce a cha-
padla. A právě v tomto okamžiku také
startuje svou činnost výrobní oddělení,
které již začíná pracovat na výrobě stroje,
zatímco hrubý návrh řešení dále ve vý-
vojovém oddělení dolaďují do každého
detailu. Obě oddělení – vývojové i výrobní
– již pracují na plné obrátky.
TEMEX, spol. s r. o.
Erbenova 19
703 00 Ostrava-Vítkovice
Tel.: +420 595 957 777
www.temex.cz
Obor činnosti:
Komplexní zákaznická řešení
automatizace výrobních procesů
Není to tak jednoduché
Základem je řešení zadání pomocí
otočného stolu. Na první pozici se dvěma
nezávislými pneumatickými manipulátory
složenými z pneuválců DGSL zakládají
chapadla HGPT jednotlivé kontakty po
dvou do zakládacího přípravku. Druhá
pozice je servisní. Na třetí a čtvrté pozici
se pomocí magnetického mechanismu

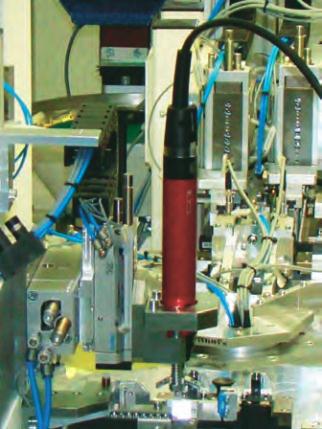

nabírá šroubek s příložkou. Ten se
elektrickým šroubovákem s měřením
krouticího momentu šroubuje do
kontaktu v zakládacím přípravku
na karuselu. Na páté pozici dochází
k odměřování výšky zašroubování hlavy
šroubu se snímači s přesností 0,003 mm,
umístěném na přesných saních DGSL.
Na poslední, šesté pozici se vyrobené
dobré (případně špatné) komplety
třídí do výstupních zásobníků pomocí
tandemového třídicího pneuválce ADNM
s lineárním vedením a chapadly HGPT.
Zadání splněno s rezervou
Díky použitým přesným saním DGSL s tlu-
miči nárazu se podařilo splnit s dostateč-
nou rezervou požadovaný takt, který je
ve výsledku 3,5 sekundy na dva vyrobené
díly. Průběh řešení konstrukce jednoúčelo-
vého stroje tak potvrzuje pravdivost rčení,
které je uvedeno v úvodu. Podívejte se:
Vždy o krok napřed…
¢
Pneumatické saně DGSL
s tuhým a přesným vedením a paralelní robustní
chapadla HGPT slouží pro manipulaci s jednotlivými díly.

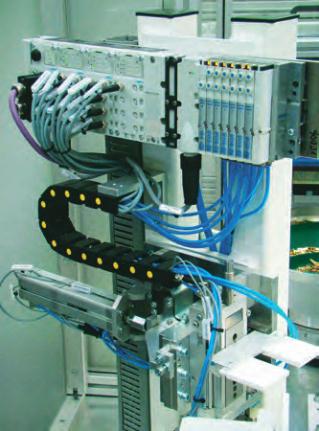

Pohyb ve dvou osách
zajišťuje sestava
skládající se ze dvou
pneumatických saní
DGSL.

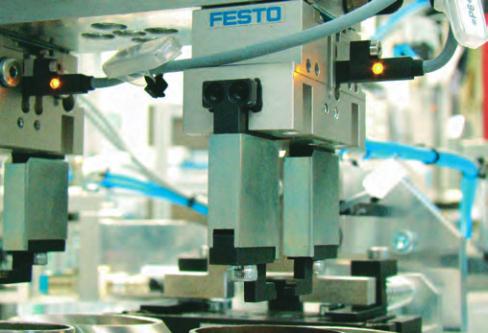

Manipulace se součástkami
prostřednictvím chapadel HGPT.

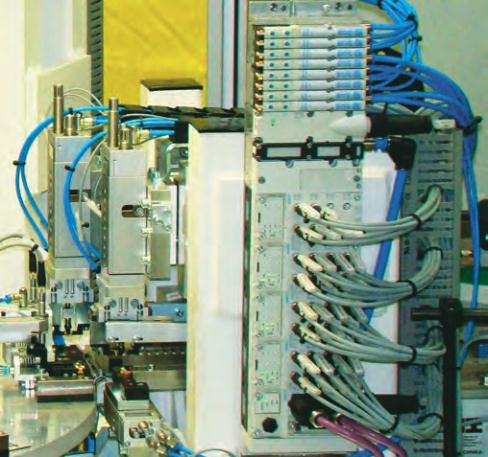

Ventilové terminály
MPA,
které ovládají
všechny pneuválce
a chapadla,
jsou připojeny
k elektrickým
modulárním
terminálům CPX.
Synergie
