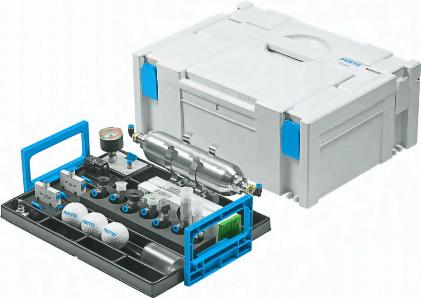

Gerätesatz TP 230 – Aufbaustufe
Vakuumtechnik
Vakuum in der
Handhabungstechnik
Das Trainingspaket TP 230 erweitert
die Lerninhalte von TP 201 um den
Schwerpunkt der Handhabungstech-
nik mit Vakuum.
Das Handling von Werkstücken mit
Sauggreifern ist aus der Handha-
bungstechnik nicht mehr wegzuden-
ken, da es Vorteile wie den einfachen
Aufbau von Sauggreifern und die
schonende Werkstückbehandlung
bietet. Darüber hinaus sind schnel-
le Taktzeiten möglich und die Inves-
titionskosten sind vergleichsweise
gering.
Lerninhalte
Unterdruckerzeugung und
Systemauslegung:
–– Funktion und Einsatz von Ejektoren
nach dem Venturi-Prinzip
–– Auswirkung des Systemdrucks auf
den erreichbaren Unterdruck sowie
die Evakuierungszeit
–– Dimensionieren und Einstellen
eines Vakuumsystems
Auswahl von Sauggreifern:
–– Saugerformen und -stoffe
–– Abhängigkeit von Greifertyp und
Werkstückgeometrie
–– Einfluss des Saugerdurchmessers
und der Werkstückoberfläche auf
die Haltekraft
Typische Schaltungen eines
Vakuumsystems:
–– Einsatz eines Vakuumsaugventils,
wenn nicht alle eingesetzten
Sauger greifen
–– Einsatz eines Druckschalters zur
Überwachung des Unterdruck
niveaus
–– Reduktion des Druckluftver-
brauchs in einem Vakuumsystem
–– Kontrolliertes Lösen und Abwerfen
von Werkstücken vom Sauggreifer
Für die Durchführung der Projekte
werden Komponenten aus dem
Gerätesatz TP 201 vorausgesetzt.
Alle für die Durchführung der Aufga-
ben benötigten Werkstücke sind im
Lieferumfang enthalten.
