Hydraulik Trainingspakete
> Gerätesätze > Elektrohydraulik

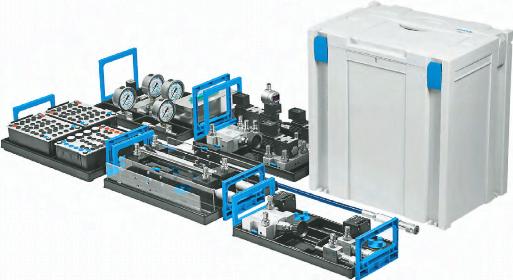

Gerätesatz TP 601 – Grundstufe
Grundlagenausbildung Elektrohydraulik
Neuauflage der Elektrohydraulik!
Das TP 601 ist eine konsequente
Weiterentwicklung der Elektro
hydraulik für eine praxisorientierte
Aus- und Weiterbildung. Der Geräte-
satz enthält ausschließlich elektro-
hydraulische Schaltungen und Steu-
erungen.
Die Komponentenanzahl und Aus
führung ist speziell an die Projekte
des Arbeitsbuches angepasst. Da-
durch lassen sich viele wesentliche
Lernziele kostengünstig vermitteln.
Dieser Gerätesatz vermittelt Kennt-
nisse über die physikalischen Grund-
lagen der Elektrik und Elektrohy
draulik, sowie Funktion und Einsatz
elektrohydraulischer und steue-
rungstechnischer Komponenten.
Lerninhalte
Aggregate und Komponenten:
–– Aufbau, Funktionsweise und
Einsatzgebiete eines 2/2-, 3/2-,
4/2- und 4/3-Wege-Magnetventile,
sowie 4/2-Wege-Magnet-Impuls-
ventil
–– Aufbau und Funktionsweise von
elektrischen Tastern, Schaltern und
Grenztastern
–– Aufbau und Funktionsweise eines
Relais
–– Kontaktbelastbarkeit von elek
trischen Signalgebern kennen und
berücksichtigen
–– Hydraulische und elektrische
Komponenten nach wirtschaft
lichen Gesichtspunkten auswählen
und einsetzen
–– Aufbau und Funktionsweise eines
Druckschalters
–– Unterschiedliche Arten der Endla-
genabfrage eines Zylinders kennen
und die geeignete auswählen
Hydraulikschaltungen:
–– Hydraulische Steuerungen sicher
in Betrieb nehmen
–– Direkte und indirekte Ansteuerung
erklären und aufbauen
–– Ablauftabelle erstellen und an-
wenden
–– Signalspeicherung im hydrauli-
schen Leistungsteil erklären und
aufbauen
–– Magnetventile gemäß den steue-
rungstechnischen Anforderungen
auswählen
–– Logische Grundfunktionen anwen-
den und aufbauen
–– Elektrische Selbsthalteschaltung
mit dominierendem Ausschalt
signal erklären und aufbauen
–– Druckabhängige Steuerungen
entwerfen und aufbauen
–– Einfache Betriebsarten kennen und
in der Schaltung berücksichtigen
–– Signale einer Relaissteuerung elek-
trisch und mechanisch verriegeln
–– Erweitern bestehender Steue
rungen und Dokumentation ent-
sprechend anpassen
–– Eine Ablaufsteuerung mit zwei
Zylindern realisieren
–– Ablaufbeschreibung als GRAFCET
und als Funktionsdiagramm ken-
nen und erstellen
–– Schaltungen analysieren und
systematische Fehlersuche und
Fehlerbehebung mit Wiederin
betriebnahme durchführen
Messungen und Berechnungen:
–– Strom in einer elektrohydrau
lischen Anlage messen und
berechnen
–– Elektrische Kennwerte berechnen
