Gerätesatz TP 602 – Aufbaustufe
Elektrohydraulik für Fortgeschrittene
Die neue Aufbaustufe
Das Trainingspaket TP 602 setzt
direkt auf die Lerninhalte des Grund-
lagenpakets TP 601 auf und erwei-
tert diese um vertiefende Projekte.
Es vermittelt erweiterte Kenntnisse
über die physikalischen Grundlagen
der Elektrik und Elektrohydraulik,
sowie Funktion und Einsatz elektro-
hydraulischer und steuerungstech
nischer Komponenten.
Voraussetzung für die Durchführung
der Projekte sind die Komponenten
und das notwendige Zubehör von
TP 601.
Die Komponentenanzahl und Aus
führung ist speziell an die Projekte
des Arbeitsbuches angepasst. Da-
durch lassen sich die wesentlichen
Lernziele schon für wenig Geld ver-
mitteln.
Lerninhalte
Aggregate und Komponenten:
–– Aufbau und Funktionsweise unter-
schiedlicher Näherungsschalter
–– Funktion und Einsatzmöglichkeiten
eines anzugs- und abfallverzöger-
tem Zeitrelais
–– Funktion und Einsatz eines elek
trischen Vorwahlzählers
Lernziele Hydraulikschaltungen:
–– Näherungsschalter den steue-
rungstechnischen Anforderungen
entsprechend auswählen
–– Elektrohydraulische Steuerungen
erweitern und die Dokumentation
anpassen
–– Weg- und druckabhängige Ablauf-
steuerungen entwerfen und auf-
bauen
–– Signalüberschneidungen in einer
Ablaufsteuerung erkennen und ge-
eignete Maßnahmen ergreifen
–– Ablaufsteuerung als stehende
Schrittkette entwerfen und auf-
bauen
–– Speicher zur Realisierung eines
Notbetriebs einsetzen
–– Steuerungen mit den Betriebs-
arten Einzelzyklus und Dauerzyklus
realisieren
–– Zeit in elektrohydraulischen Steue-
rungen abfragen
–– Weitere logische Verknüpfungen
kennenlernen und anwenden
–– Druckfolgesteuerung entwerfen
und aufbauen
–– Sicherheitsrelevante Bedingungen
kennen, die für einen Antrieb gefor-
dert sein können
–– Sicherheitsfunktionen mit vorge-
schriebenem Bewegungsablauf
für eine Steuerung entwerfen und
aufbauen
–– Steuerungen mit den Betriebsarten
Tippen und Richten realisieren
–– Fehler in komplexen elektrohydrau-
lischen Steuerungen systematisch
erkennen und beheben
–– Ablaufsteuerung als Weg-Schritt-
Diagramm erstellen
–– Ablaufbeschreibungen mit
GRAFCET darstellen
Hydraulik plus!

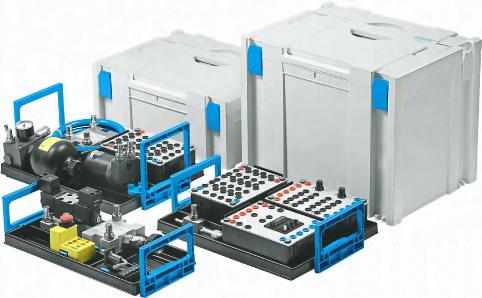

Die Lieferung des Trainingspaketes
erfolgt mit praktischen Ordnungs-
mitteln, verpackt im Systainer. Diese
Ordnungsmittel passen in die Schub-
laden von Learnline Arbeitsplätzen.
Die neuen Komponenten mit didak
tischem Mehrwert und die passen-
den Projektaufgaben des Arbeits-
buchs bilden die Plattform für die
erweiterte Grundlagenausbildung.
