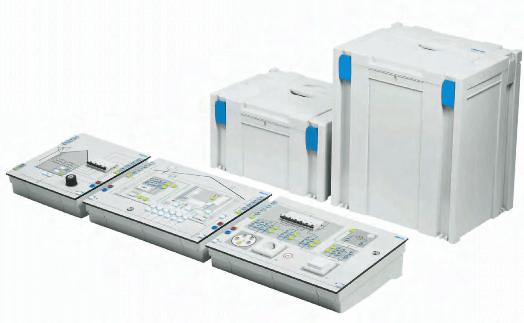

Gerätesatz TP 1111
Netzsysteme und Schutzmaßnahmen
Die Grundlagen der elektrischen
Schutzmaßnahmen
Der Schutz des Menschen spielt
beim Umgang mit elektrischer Ener-
gie eine besondere Rolle, da diese
nicht sichtbar, sondern nur an ihren
Wirkungen zu erkennen ist. Mögliche
Gefahren müssen daher durch geeig-
nete Schutzmaßnahmen minimiert
werden.
An Beispielen wird in die Problematik
der elektrischen Schutzmaßnahmen
eingeführt. Vorliegende Bedingungen
werden untersucht und die aus der
jeweiligen Situation resultierenden
Gefahren anhand von Messungen
aufgezeigt. Die anschließende Analy-
se und Interpretation der Messergeb-
nisse verdeutlicht die Zusammen-
hänge und zeigt Maßnahmen auf.
Lerninhalte
Netzeinspeisung:
–– Netzsysteme (TN-, TT-, IT-System)
–– Schutzmaßnahmen in den unter-
schiedlichen Netzen
Hausanschluss:
–– Komponenten einer Haus
anschlussanlage
–– Zusatzbezeichnungen im
TN-System (TN-C, TN-S, TN-C-S)
–– Auswahl der Schutzmaßnahme
und der Schutzorgane
–– Schutzmaßnahmen-Messgeräte
–– Planung und Durchführung von
Erstprüfungen nach DIN VDE 0100-
610 und iederholungsprüfungen
nach DIN VDE 0105 und BGV A3
–– Prüfprotokolle erstellen
–– Sicherheits- und Verfügbarkeits
beratung von Kunden
Unterverteilung:
–– Umgang mit Schutzmaßnahmen
und Messgeräten
–– Planung und Durchführung von
Erst- und Wiederholungsprüfungen
–– Bewertung der Messergebnisse
–– Erstellen von Prüfprotokollen
–– Gefahren durch Fehler erkennen,
beschreiben und messtechnisch
erfassen
–– Systematische Fehlersuche
Allgemeines:
Kundengespräche führen
–– bei Anlagenübergabe
–– bei Wiederholungsprüfung
–– bei Fehler/Störung in der
elektrischen Anlage
–– nach erfolgter Instandsetzung
Vorteile
–– In das Gehäuse integrierte und
abschließbare Fehlerschalter
ermöglichen eine realitätsnahe
Fehlersuche
–– Keine zusätzliche Spannungs
versorgung notwendig
–– Im Lieferumfang enthaltene
Systainer-Lösung verbindet
Arbeiten, Transport und Lagerung
optimal
–– Komplette Lernmaterialien inklu-
sive WBT Elektrische Schutzmaß-
nahmen
–– Für eine praxisnahe Vermittlung
der Schutzmaßnahmen werden
Messungen und Prüfungen mit
handelsüblichen Test- und Prüfge-
räten durchgeführt.
