Synergie
32
–
33

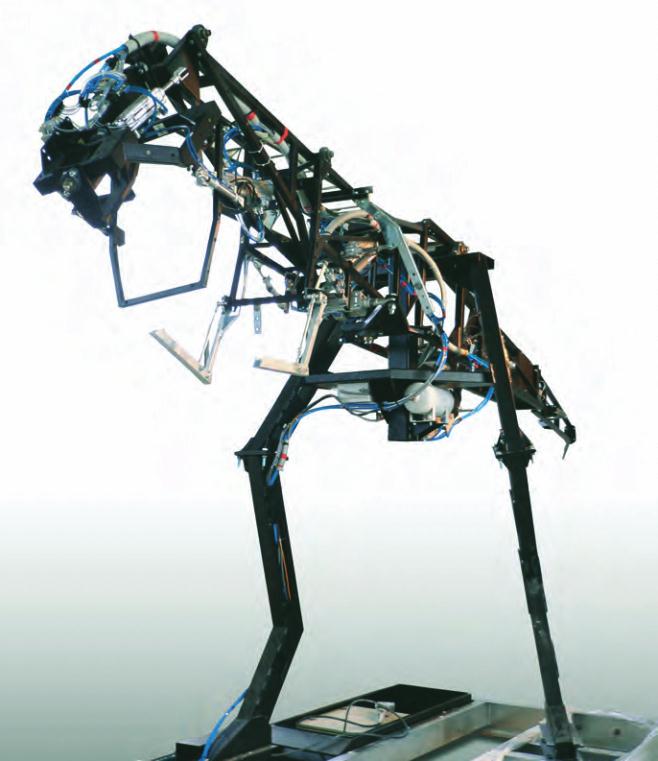

Konstrukce modelu tyrannosaura,
kompletně osazená pneumatickými válci,
ventily a čidly Festo.

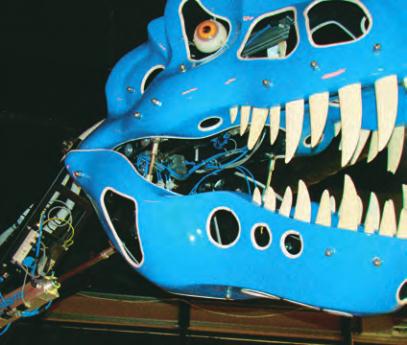

Detail hlavy
obnaženého modelu tyrannosaura s možností
ovládání joystickem (nahoře) a pohled na skutečný model.
T
ěžko říct, jestli i dnes, v době
informačního přehlcení, dokáže
nějaký film tak zapůsobit na celou
generaci dětí, a troufnu si říct, že
nejen dětí. Zajímavý je jak filmový nápad
putování několika chlapců za poznáním
do pravěku, tak i mistrovská animace
tehdejší fauny. Dávná zvířata jsou jako
živá a na tehdejší dobu šlo o dech beroucí
podívanou.
Vraťme se ale do současnosti. Před
nedávnem jsem s rodinou navštívil nově
otevřený DinoPark, kde se mi vybavily
všechny „dinosauří“ vzpomínky z mlá-
dí díky novodobé úžasné podívané.
Společnost WEST MEDIA, s. r. o., která
provozuje síť DinoParků, nás totiž opět
zve do pravěku.
Na začátku cesty
Do vývoje pohyblivých modelů dinosaurů
se společnost WEST MEDIA pustila v roce
2002 ve spolupráci s firmou pohybující
se v oblasti pneumatických komponentů.
Po třech letech se ukázaly limity doda-
vatele, který měl k dispozici pouze prvky
pro běžná řešení. Oživování dinosaurů
dinosaura přenesený do strojařského 3D
modeláře definuje prostor, do kterého
se musí vejít konstrukce nesoucí tělo
modelu. V této fázi vstupuje do procesu
technik společnosti Festo, protože jsou již
předběžně určeny potřebné síly i rozsahy
zdvihu válců. Nicméně návrh je až do zadá-
ní pro výrobu ještě několikrát korigován.
Návrh detailně
Návrh obvodů probíhá plně v kompetenci
společnosti Festo. Důvodem je mnohdy
netradiční způsob použití prvků pro auto-
matizaci tak, aby byl splněn požadavek na
co nejplynulejší pohyb plný dynamiky, ale
bez nehezkých rázů.
I ten nejobyčejnější model s pěti pohyby
je pod líbivou slupkou silikonové kůže
složitým strojem schopným komunikace
s okolními modely a mnoha možnostmi,
jak předvést svou „inteligenci“ v reakci
na přicházejícího návštěvníka. Tomu také
odpovídá náročnost jeho výroby i servisu.
Jdeme do výroby
Vzhledem ke komplexnosti řešení se
stávají ve fázi výběru a ladění potřebných
však rozhodně není typická automatizační
úloha – jedny z nejdůležitějších parame-
trů jsou plynulost a přirozenost pohybu
na rozdíl od běžně požadované rychlosti
a přesnosti. Modely je potřeba rozpohy-
bovat tak, aby byly k nerozeznání od sku-
tečných zvířat. Proto se v roce 2005 WEST
MEDIA obrátila na společnost Festo. Ta
je ve svém oboru lídrem a inovátorem,
jenž vynakládá nemalé prostředky a úsilí
i do řešení, která možná na první pohled
nemají uplatnění v praxi a představují za-
jímavou technickou výzvu. Tou jsou právě
principy pohybu živého tvora, „pilované“
evolucí v průběhu milionů let. A přece
proporcionální průtokové ventily MPYE
dokázaly dát modelům přirozený pohyb.
Nahlížíme „pod pokličku“
Realizace každého nového přírůstku do
dinosauří rodiny má po letech zkušeností
jasně danou posloupnost. Tvarová definice
vychází z hliněného modelu vytvořeného
profesionálním sochařem. Základní infor-
mace tvoří nejnovější vědecké poznatky
z oblasti archeologie. Hliněný model je
naskenován pomocí ručního 3D skeneru.
Shluk bodů tvořící siluetu budoucího
