Proportionalhydraulik Aufbaustufe
Das Trainingspaket TP 702 setzt
direkt auf die Lerninhalte des Grund-
lagenpakets TP 701 auf und erwei-
tert diese um weitere neun vertiefen-
de Problemstellungen aus der Praxis.
Während der Durchführung werden
folgende Schritte durchlaufen:
–– Die Aufgabe unter Verwendung von
Lageplan, Diagramm und Problem-
beschreibung erfassen
–– Entwerfen des Hydraulikschalt-
planes
–– Die erforderlichen Signalgeber
festlegen
–– Erarbeiten der Ablauftabelle
–– Die elektrische Signalsteuerung
entwerfen
–– Aufbauen und Inbetriebnehmen
der proportionalhydraulischen
Steuerung
–– Einstellen und Ergebnis bewerten
Lerninhalte
Komponenten:
–– Ermitteln von Kennlinien und Kenn-
größen verschiedener Sensoren
–– Abstimmen von elektrischen und
hydraulischen Geräten
–– Kennlinien von Weg-, Druck- und
Temperatursensoren erstellen
Messungen und Berechnungen:
–– Messen und Verarbeiten von
Größen wie Weg, Zeit, Druck und
Temperatur
–– Signalweiterverarbeitung von
Analogsignalen
Hydraulikschaltungen:
–– Steuern von Druck, Geschwindig-
keit, Beschleunigung, Verzögerung
und Position
–– Lesen und Erstellen von proportio-
nalhydraulischen und elektrischen
Schaltplänen
–– Lesen von Bewegungsdiagrammen
–– Aufbau und Inbetriebnahme von
proportionalhydraulischen Steue-
rungen, einschließlich Fehlersuche
–– Anpassen und Abstimmen gemäß
der vorgegebenen Ablaufbeschrei-
bung
–– Anwenden von Grundschaltungen
der Proportionalhydraulik wie:
Geschwindigkeits-, Drehzahl-,
Stufen-, Beschleunigungs-, Brems-
und Differentialschaltungen sowie
Positionieren
–– Vorgegebene Weg-Zeit- und
Fahrdiagramme realisieren
–– Genaue Abschaltpositionen
einstellen
–– Antriebsbeschleunigung mit einem
Proportional-Druckbegrenzungs-
ventil realisieren
–– Oszillationsbewegungen eines
Zylinders mit einer proportional
hydraulischen Steuerung reali-
sieren
–– Den vorgegebenen Geschwindig-
keitsverlauf durch zusätzliche Um-
strömschaltung und langsamen
Einfahrens in die Endlagen reali-
sieren
–– Verfahrprozess mit einem 2/2-
Wege-Proportionalventil und
einem Proportional-Druckbegren-
zungsventil realisieren

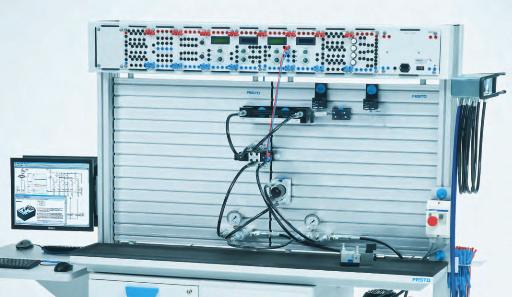

Gerätesatz TP 702 – Aufbaustufe
Anspruchsvolle Ausbildung in Proportionalhydraulik
