Digital Simplicity: Weltneuheit Festo Motion Terminal VTEM – Änderungen vorbehalten – 2017/11
8 Fragen, mit denen Sie schnell erfahren,
ob das Festo Motion Terminal VTEM Ihnen weiterhilft
1. Nutze ich mehr als 2 Proportionalventile in meiner Anwendung?
2. Kann ich den Einsatz von Stoßdämpfern vermeiden?
3. Kann ich mehr als 70 % der Verfahrzeit von Zylindern einsparen?
4. Benötige ich einen gleichmäßigen Krafteinsatz mit Abweichungen unter ±3 N?
5. Kombiniere ich Bewegungen mit kontrollierter Kraft mit Zwischenpositionen?
6. Will ich die Zahl der installierten Komponenten in meiner Maschine signifikant reduzieren?
7. Will ich energieeffizient automatisieren?
8. Möchte ich auf Hybridlösungen verzichten und mich nur in eine Technologie einarbeiten,
z.B. wenn Unterdruck mit Pneumatik und Bewegung mit Elektrik ausgeführt ist?
Beantworten Sie nur eine Frage mit Ja, lohnt sich der Blick auf das Festo Motion Terminal VTEM.
Überblick
Feldbus/Industrial-Ethernet-Knoten über das CPX-Terminal
PROFIBUS DP, PROFINET, EtherCAT, Ethernet/IP
Sonstige CPX-Module
Verschiede E/A-Module:
CPX-CEC-C1-V3 für CODESYS embedded control mit OPC-UA
CTEL für unterlagerte Installationssysteme

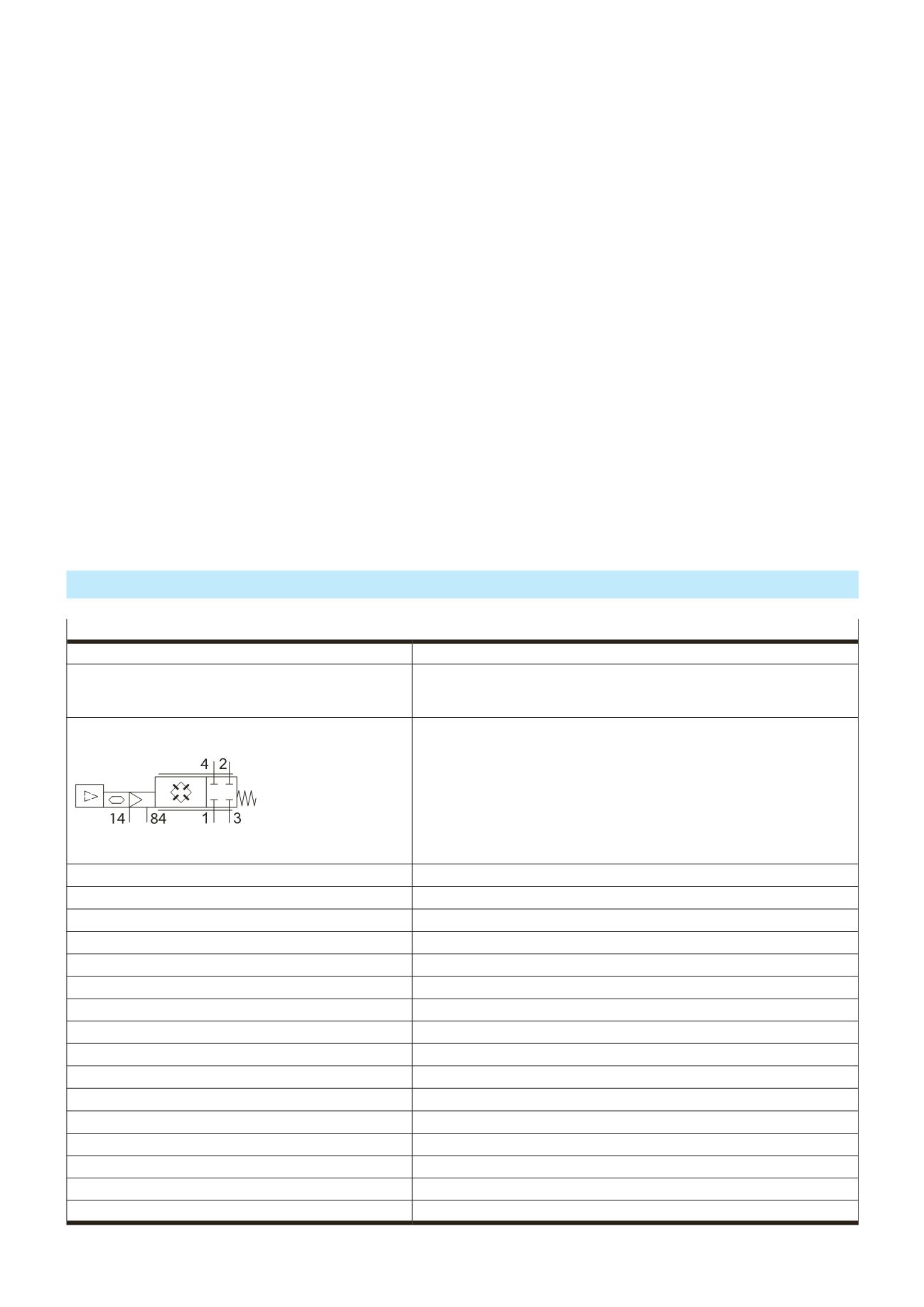

Ventilfunktionen
(Schaltsymbol für alle Funktionen)
Über Motion App Wegeventilfunktionen zuweisbar:
2x2/2 G; 2x3/2 G; 2x3/2 O; 3/2 O +3/2 G; 4/2, 4/3 G; 4/3 B; 4/3 E
G= geschlossen; O= offen; B= belüftet; E= entlüftet
Weiter Motion Apps:
Proportional-Wegeventil, Proportional-Druckregelung, Modellbasierte
Proportional-Druckregelung (verfügbar Q2/2018), Diagnose Leckage, Zu- und
Abluftdrosselung, ECO-Fahrt, Verfahrzeitvorgabe, Wählbares Druckniveau,
Soft Stop (verfügbar Q3/2018)
Motion Terminal Eingangsmodule CTMM
Analog/digital, jeweils maximal 8 Eingänge pro Modul
Rastermaß
28 mm
Normalnenndurchfluss [QnN]
550 l/min
Maximale Anzahl Ventilplätze
4 oder 8 Ventile
Schaltzeit Ventil
6 ms
Handhilfsbetätigung
Per WebConfig über Ethernet-Schnittstelle
Schmierung
NSF-H1
Filterfeinheit für genutzte Druckluft
40 µm
Vakuumtauglichkeit
Ja
Betriebsdruck
−0,9 … +8 bar bei ext. Steuerluft
Steuerluft
intern oder extern
Pneumatischer Anschluss 2 und 4
G1/8
Pneumatischer Anschluss 1 und 3
G3/8
Schutzart
IP65
Betriebsspannung
24 V DC ±10 %
Umgebungstemperatur
−5 … +50 °C
Technische Daten
