Revolutionär: eine Ventiltechnologie für
unterschiedlichste Funktionen
Zahlreiche Produkte, Funktionen und ganze Lösungspakete sind mit der neuen Ventiltechnologie des Festo
Motion Terminal möglich. Die Voraussetzung dafür: eine Ventilstruktur mit mehr Freiheitsgraden bei der
Ansteuerung sowie integrierte Datenerfassung und Datenverarbeitung im Sinne eines cyber-physischen
Systems. Die gesamtwirtschaftlichen Vorteile, die sich aus der Ventilvarianz 1 für Anlagenbauer, aber auch
Betreiber ergeben, sind immens.
• Vier 2/2-Wegeventile
(Membran-Sitzventile) sind zu
einer Vollbrücke verschaltet
• Jedes Membran-Sitzventil
(grau) wird durch zwei Piezo-
ventile (blau) proportional vor-
gesteuert und geregelt
• Sensoren überwachen den
Ventilhub jedes Sitzventils und
Drucksensoren die Drücke in
den Anschlüssen 2 und 4
Alle vier Vorsteuerpatronen
(blau) bilden so insgesamt acht
proportional regelbare 2/2-Wegeventile ab. Dank der integ-
rierten Sensorik und der propor-
tionalen Ansteuerung mit der
Möglichkeit, unabhängig zu be-
und entlüften, sind jetzt verschie-
denste gängige Ventilfunktionen
und ganze Systemlösungen, z.B.
Soft Stop (verfügbar Q3/2018),
mit einer einzigen Ventiltechno
logie möglich.
Ventilvarianz 1: Ein einziges
Ventil ersetzt über 50 Einzel-
komponenten

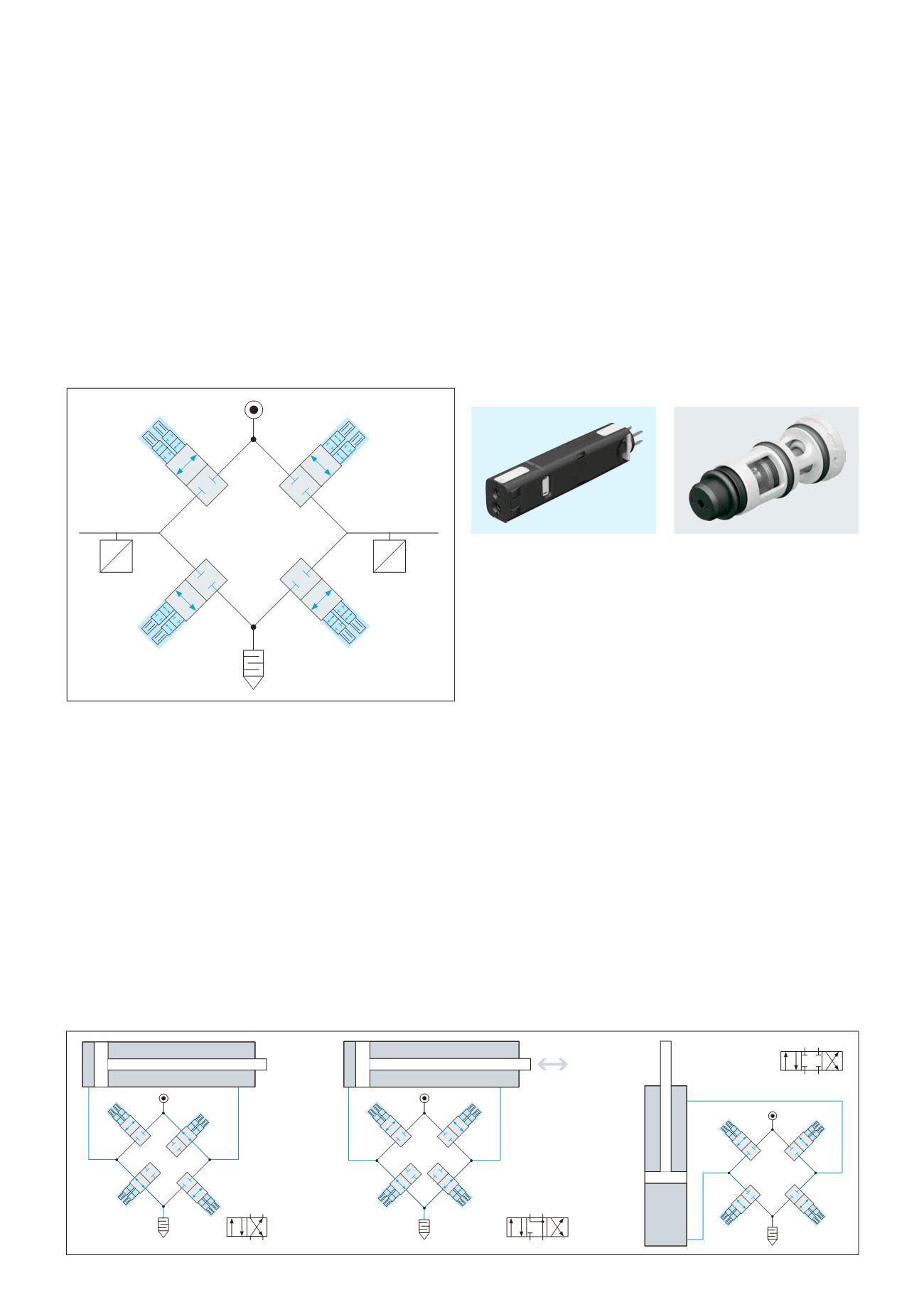

Die Brückenschaltung im Ventil
des Festo Motion Terminal ist ein
innovatives Ventilsystem, das auf
den Grundelementen pneumati-
scher Ventilfunktionen basiert.
U
U
P
P
2
4
1
3
2 4
1 3
2
4
1
3
2 4
1 3
2
4
1
3
2 4
1 3
Durchfluss/Druck
Ausgang 2
Durchfluss/Druck
Ausgang 4
Piezo-Vorsteuerventil
2x 2/2-Wegeventile in einer
Patrone
Von einfachen Wegeventilfunktionen bis zu komplexen Bewegungsaufgaben
Membran-Sitzventil
Brückenschaltung im Ventil
