teerd - waar het gewenste patroon gestikt
wordt - alsook naar de wikkelmachine die
er een mooie rol van maakt. Tijdens het
naaiproces wordt in real time aan kwali-
teitscontrole gedaan, dit heeft het voor-
deel dat producten die niet aan de hoge
kwaliteitseisen voldoen onmiddellijk uit
de productielijn gehaald worden. Eens dit
naaiproces met kwaliteitscontrole en wik-
kelproces voltooid is kan het geheel om-
snoerd worden en naar de volgende stap
vertrekken.
In het tweede luik van deze productielijn
worden de korte delen met ratels afge-
werkt. In een ergonomisch, geluidsarme
werkpost krijgt de operator alle grond-
stoffen automatisch en binnen hand-
bereik aangevoerd. Deze componenten
worden in een pneumatisch bediend
3D-geprint sjabloon geplaatst. Terwijl de
ene X-Y tafel het sjabloon onder de naai-
machine brengt, komt de andere met de
TMC MACHINES NV
Paddevijverstraat 57
8900 Ieper
België
Activiteit:
Machines op maat, gespecialiseerd
in narrow fabric textiles
afgewerkte producten terug naar de ope-
rator. Vervolgens wordt het afgewerkte
product op een transportband geplaatst
waar het samen met de voordien afge-
werkte rol naar de strapmachine gaat.
Het derde deel van de machine verzorgt
de flow van grondstoffen tussen deel 1
en 2 om te eindigen in een buffer waar
de afgewerkte producten samenkomen.
Belangrijk in deze flow is dat korte en
lange delen op het juiste moment samen-
gevoegd worden. Een intelligente pick
and place zorgt ervoor dat halffabricaten
op het gewenste moment op de juiste
plaats aangeleverd worden. Met behulp
van een 6 meter lange servo gestuurde
as kunnen we de gewenste snelheid en
versnelling bekomen om alles vloeiend
te laten verlopen.

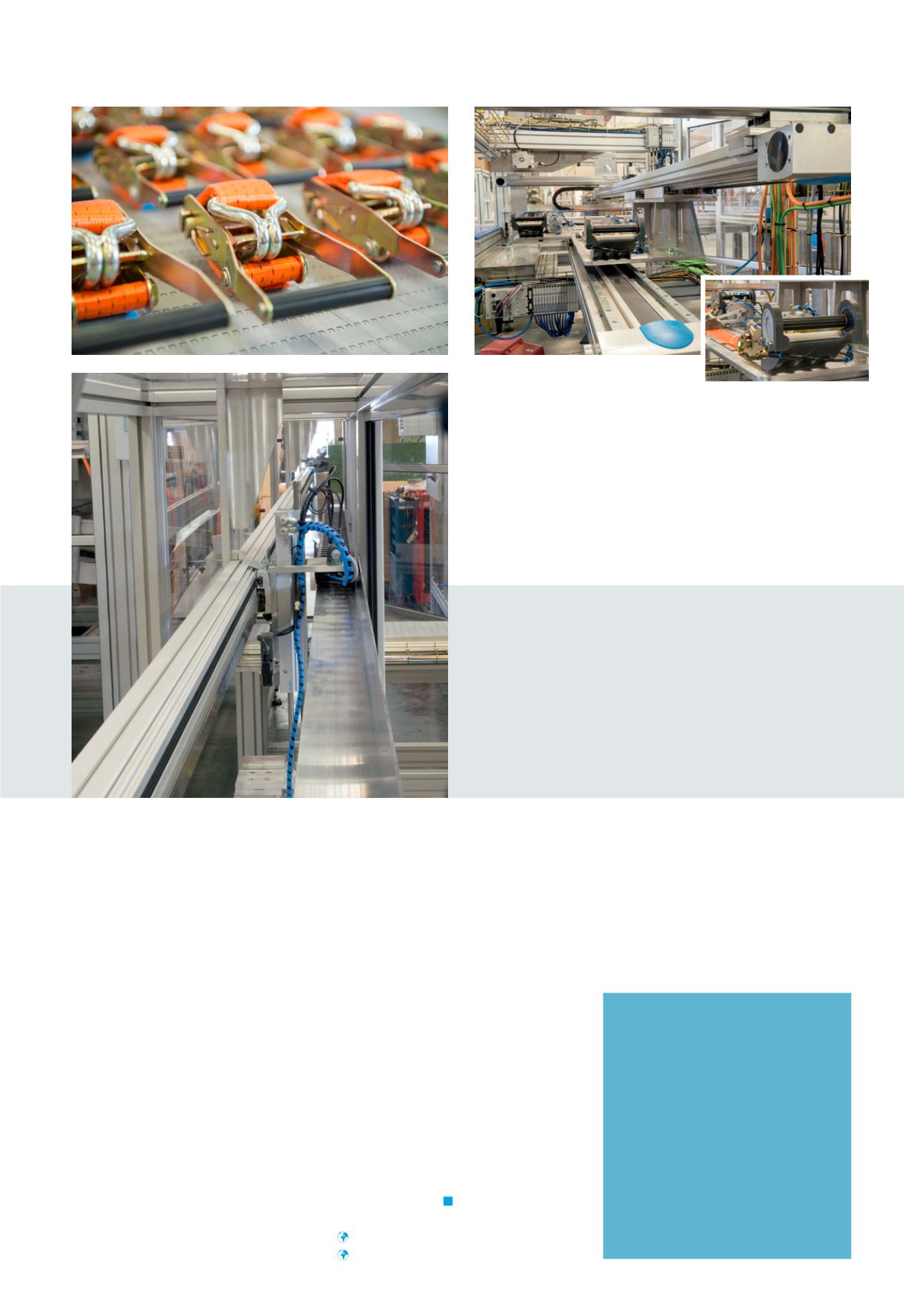

(A) (B)
(A) Haken en ratels: klaar voor verpakking.
(B) De ratels worden in 3D-geprinte houders geklemd. De X-Y tafel bestaat
uit Heavy-Duty EGC-assen om de momenten in de verschillende richtingen te
kunnen opvangen, en om de nodige versnelling en snelheid te geven aan het
sjabloon.
Dankzij de ventieleilanden MPA die gecombineerd werden met CPI interface
modules konden strings met meerdere I/O-modules aan elkaar gekoppeld
worden. Hierdoor wordt niet alleen de hoeveelheid bekabeling drastisch terug-
geschroefd, ook de complexiteit vermindert en de diagnose-mogelijkheden
nemen toe.
(C) Een EGC van 6 meter zorgt ervoor dat de halffabricaten op tijd in de
juiste productiestap terecht komen.
(C)
« We hebben veel aandacht
besteed aan de interface.
Zonder eenvoudige bediening
kan zelfs de beste machine
nooit optimaal werken. »
Ramses Pannekoucke, eigenaar TMC Machines
