Festo_Technologiefabrik

Festo AG & Co KG

Automatisiert und wandlungsfähig

Auf hochflexiblen und energieeffizienten Montagelinien

werden Produkte innerhalb kürzester Zeit hergestellt

Verschiedenste Magnetventile und Ventil-

inseln werden im Bereich Montage automa-

tisch oder auch manuell gefertigt Dabei

unterstützen zahlreiche unternehmensei-

gene Produkte und Anwendungen: Festo-

Produkte werden zur Herstellung von

Festo-Produkten eingesetzt Auf moderns-

ten Montageanlagen werden beispiels-

weise kleine, kompakte Magnetventile voll-

automatisch montiert Die Anlagen produ-

zieren jeweils über 50 individuelle Varian-

ten unterschiedlicher Baugrößen, wobei 20

Varianten bereits über 80 Prozent des

Gesamtvolumens ausmachen Bei der Mon-

tage der Ventile zu Ventilinseln ist nach wie

vor Handarbeit gefragt Eine enorme Pro-

duktvielfalt von 10

Varianten – eine Eins

mit 40 Nullen – ist bei manchen Produkten

möglich, die kundenindividuell innerhalb

kürzester Zeit gefertigt werden müssen

Zelle für Zelle

In den Montageanlagen befinden sich auf

jeweils 30 Metern bis zu acht Produktions-

zellen hintereinander, in denen die Bewe-

gungsabläufe zur Montage der einzelnen

Ventile gesteuert und ausgeführt werden

Dazu gehören das Sprühbefetten der

Gehäuse, das Einpressen der Patronen und

das Montieren der Dichtungen in Kombina-

tion mit den jeweiligen Verfahren zur Pro-

zessüberwachung Die Spezialisten für

Automatisierung haben die Zellen sowohl

in der Hardware als auch in der Software

modular gestaltet und untereinander ver-

netzt Die Einzelprozesse sind autark auf-

gebaut, die Schnittstellen der Zellen stan-

dardisiert Umbau, Austausch oder Erweite-

rungen der Zellen sind ohne großen Auf-

wand möglich Selbst zum Umrüsten muss

kein Zeitfenster mehr eingeplant werden,

denn das System rüstet innerhalb der Takt-

zeit von selbst um Durch die konsequente

Standardisierung können sogar Montage-

zellen oder -module anderer Hersteller

nach Bedarf integriert werden

Richtig fetten

Zur Befettung der Kolben wenden die Fach-

leute von Festo ein ausgeklügeltes Verfah-

ren in der automatisierten Montage an:

Spezialfett wird durch ein beheizbares

Sprühsystem fein zerstäubt und mittels

Düsen sicher und exakt aufgebracht. Die

Prozessdaten dieses Produktionsschritts

werden dabei ständig überwacht In

Lebensdauertests schneiden die Magnet-

ventile damit fünfmal besser ab als zuvor

Zum Testen der Ventile nach dem letzten

Fertigungsschritt wurde ein innovatives

Prüfsystem entwickelt, mit dem die dafür

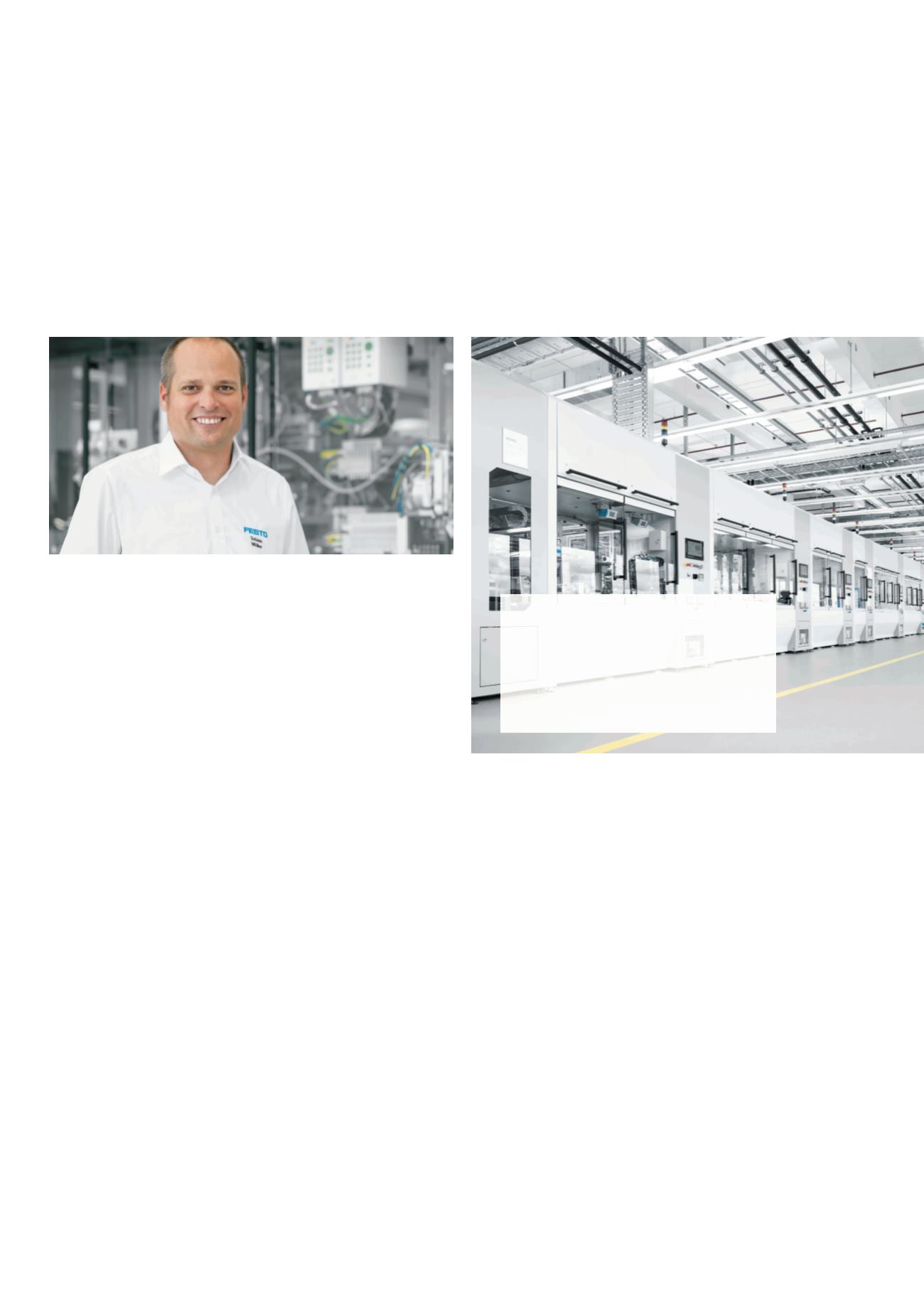

»Wir stellen die Qualität und die Verfügbarkeit der auto-

matisierten Montageanlagen sicher Morgens treffen

wir uns zum kurzen, standardisierten Abstimmungsge-

spräch Unser Ziel ist es nicht nur, Probleme zu behe-

ben, sondern sie vorausschauend zu analysieren Ge-

rade bei der Montage hoher Stückzahlen wollen wir kri-

tische Prozesswerte so früh erkennen, dass wir bereits

vor dem Auftreten einer Störung reagieren können «

Tobias Müller, Leiter Arbeitsvorbereitung Montage

Vollautomatisierte Ventilmontage

• Zwei Produktionslinien für Magnetventile

• Mehrere Millionen vollautomatisch montierte

Ventile pro Jahr

• Wenige Sekunden Taktzeit für Montage und Prüfung

• Höchste Flexibilität und Varianz
